O型圈內徑、外徑、內壓、外壓有什么關系?針對這個話題旭麗小編想給大家深入講解一下，它們之間可能真的存在一定的關系，到底什么關系，請看以下。

　　一、什么是端面密封?

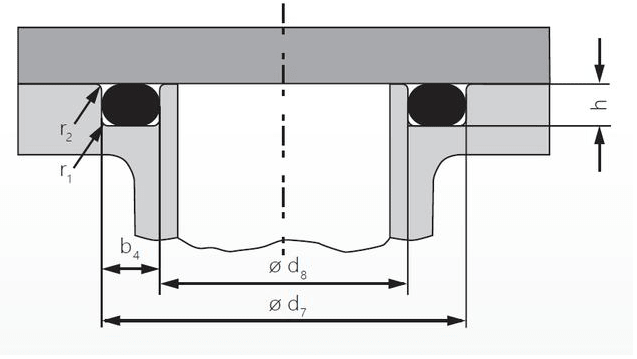

　　有些人叫它為軸向密封，或靜密封。因此，文字描述不夠直觀，直接看下面這張安裝的示意圖。凡是跟這張圖一樣的，都是端面密封，甭管它叫什么。

　　其中：

　　d7表示外軸直徑;

　　d8表示內軸直徑;

　　b4表示O形圈的安裝溝槽寬度;

　　h表示O形圈的安裝溝槽深度;

　　r1表示溝槽底部圓角半徑;

　　r2表示溝槽頂部圓角半徑。

　　二、O形圈的關鍵尺寸

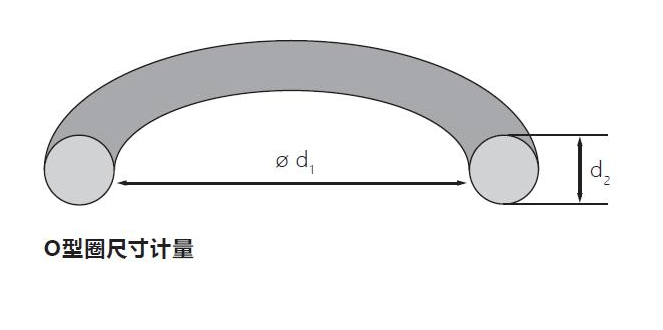

　　O形圈的關鍵就兩個，一個是內直徑d1.一個是線直徑d2.

　　三、O形圈線徑d2與安裝溝槽相關尺寸的對應表

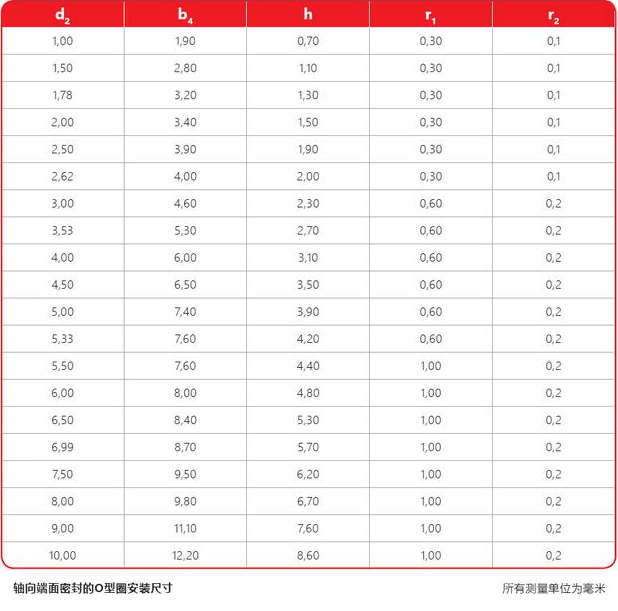

　　下表是部分與O形圈線徑d2相對應的溝槽尺寸表：

　　四、什么是內部受壓和外部受壓?

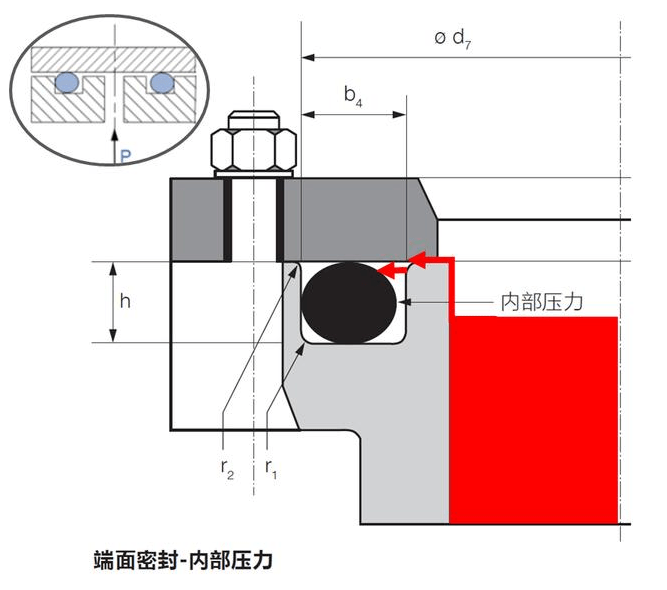

　　(1)內部受壓：表示壓力源自管道內部的高壓介質，O形圈是要防止管道內部的紅色液體，沿著下圖中紅色箭頭所指的路徑向外泄漏。

　　因此，在受內壓時，O形圈外徑應該與溝槽的外徑d7相等，即d7=d1+2d2.

　　也就是說，O形圈的外側應該緊靠溝槽的外側面。

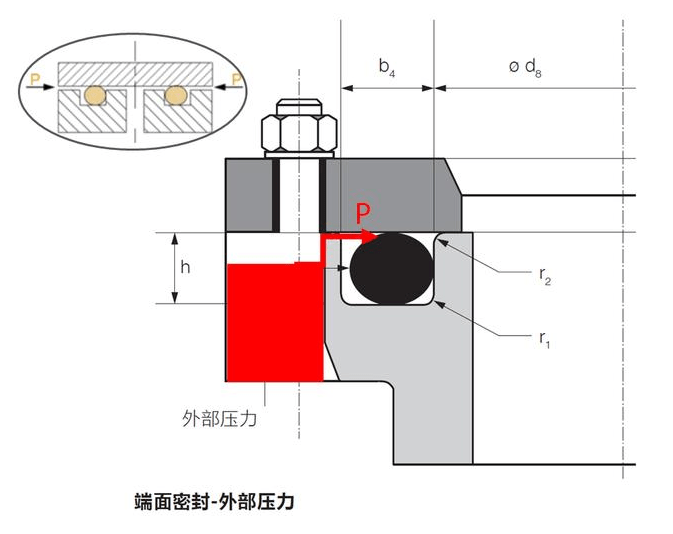

　 （2）外部受壓：表示壓力源自管道外部，O形圈是要防止管道外部的紅色液體，沿著下圖中紅色箭頭所指的路徑向內泄漏。

　　因此，在受外壓時，O形圈內徑d1應該與溝槽的內徑d8相等，即d1=d8.

　　也就是說，O形圈的內側應該緊靠溝槽的內側面。

　　五、總結

　　在承受內壓時，O形圈外徑應該與溝槽的外徑d7近似相等，d7=d1+2d2.

　　在承受外壓時，O形圈內徑d1應該與溝槽的內徑d8相等，即d1=d8.

　　以上就是O型圈內徑、外徑、內壓、外壓四者之間的關系，希望能幫助大家深入了解，如有其它O型圈或相關問題，可進入旭麗官網，或歡迎電話咨詢!
