　　前言

　　O形密封圈是一種斷面形狀為圓形的密封元件(是離心泵上常用的一種靜密封)，它廣泛用于多種機械設備中，在一定溫度、壓力及不同的液體或氣體介質中起到密封作用，與其它密封相比，具有如下的優點：

　　1、密封部位結構簡單，安裝部位緊湊，而且重量較輕。

　　2、有自密封作用，往往只用一個密封件便能完成密封效果。

　　3、密封性能好，用作靜止密封時幾乎沒有泄漏，用作運動密封時，只在速度較高時才有些泄漏。

　　4、運動摩擦阻力很小，對于壓力交變的場合也具有較好的適應性。

　　5、尺寸和溝槽已標準化，成本低，產品易得，便于使用和外購。

　　由于很多介質通常為混合物(并非單一介質)，因此本指南僅供參考。

　　適用范圍及特性

　　當O形密封圈材料為橡膠時，根據工作壓力不同應選用合適的O形密封圈硬度(見表1)。必要時設計人員在設計資料中需作出指示。

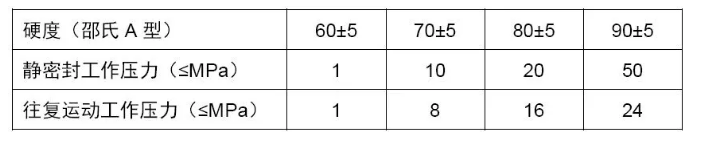

　　表1 - 用于靜密封/往復運動的各硬度G橡膠O型圈適用的工作壓力

　　說明：

　　1、往復運動速度≤ 0.2 m/s。

　　2、旋轉運動工作壓力一般不超過0.4 MPa，邵氏硬度選擇在(70±5);超出0.4 MPa時，則按照特殊密封裝置設計。

　　各種常用O形密封圈的特性見表2。其中：A - 代表“特佳”;B - 代表“佳”;C - 代表“普通”;D - 代表“差”。

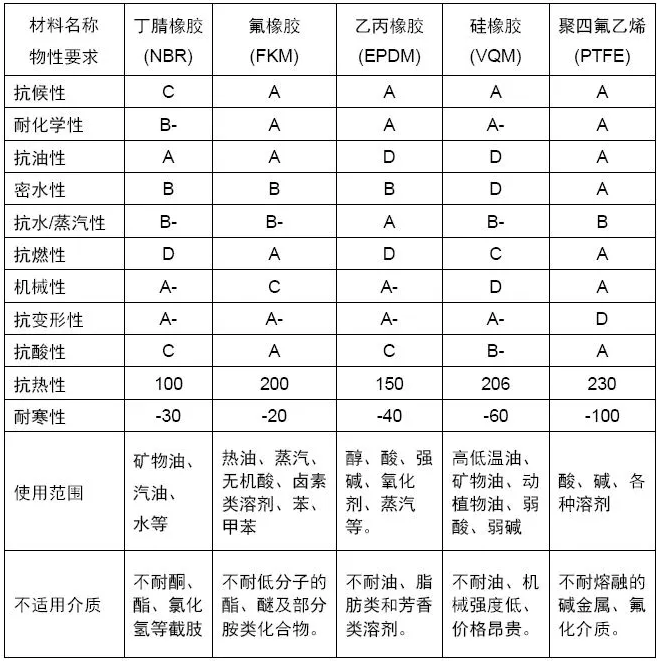

　　表2 - 常用O形密封圈的特性

　　說明：

　　1、上表所列的不同材料O形圈的特性僅供一般了解，不作為具體選用依據。

　　2、O型圈的使用溫度范圍(抗熱耐寒性)可能會因介質特性的相應變化而變窄。

　　3、如上表所列的O形圈材料均不合適，則要求積G探索其他諸如高氟橡膠、包四氟及柔性石墨使用的合理性和可能性。

　　選用指南

　　常用介質的O形密封圈選用指南見表3，下表各材料代號所指材料如下：

　　NBR - 丁腈橡膠 FKM - 氟橡膠

　　EPDM - 乙丙橡膠 VQM - 硅橡膠

　　FFKM - 高氟橡膠 EFKM - 包四氟

　　PTFE - 聚四氟乙烯 FG - 柔性石墨

　　T - 聚硫橡膠

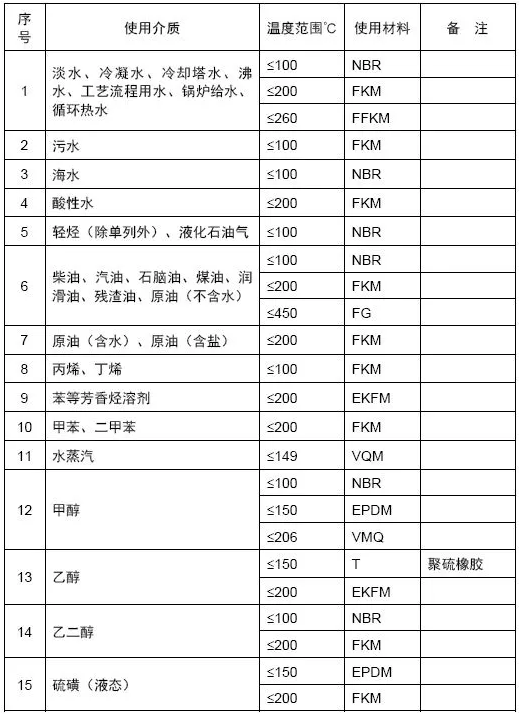

　　表3 - 常用介質的O形密封圈選用指南

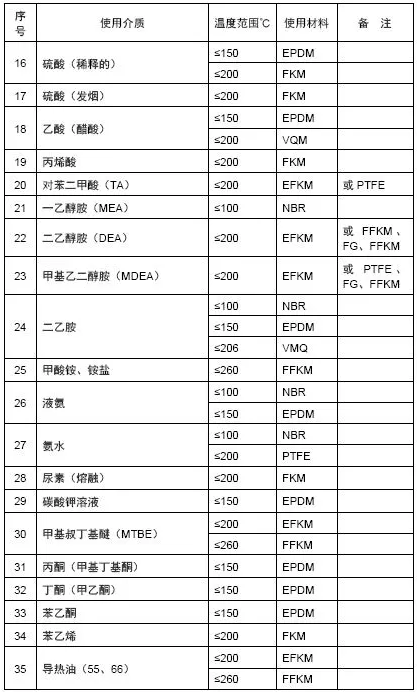

　　續上表：

　　說明：

　　1、包四氟(EFKM)O形圈內芯彈性體為氟橡膠，外包覆PFA或FEP薄膜組成。采用包四氟或聚四氟乙烯(PTFE)或柔性石墨(FG)時，要考慮其在溝槽的安裝是否可行。

　　2、如果介質為混合物，其物性可能會有所改變，上表針對單一介質所選用的O形圈是否可行有待進一步落實。

　　3、對于上表以外的介質，建議從多種渠道(如機封廠家推薦、用戶實際業績及公用知識查詢等)獲取適用的O形密封圈材料。

　　注意事項

　　1、O形密封圈的規格盡量選用GB標準規格，溝槽尺寸和加工要求也應參照相關標準。

　　2、O形密封圈的設計力求結構緊湊、制造維修方便，盡可能做到標準化、系列化，且保證Z大程度的互換。

　　3、在滿足使用條件及有關要求的前提下，盡量選用成本低廉的、易采購的O形密封圈產品。

　　4、在設計上避免當O形密封圈安裝時由于密封面的進口無光滑的倒角或倒圓將O形圈劃傷而產生泄漏。
