小編詳細為大J了解O型圈規格的知識內容!

　　一、O型圈的概念

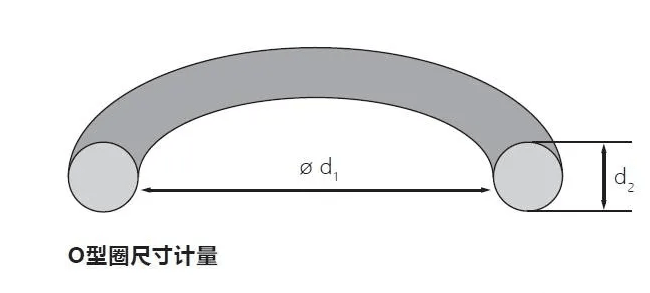

　　O形密封圈是一個圓形環，通常由彈性橡膠制成。其尺寸由內直徑d1和線直徑d2確定。

　　二、O型圈的工作原理

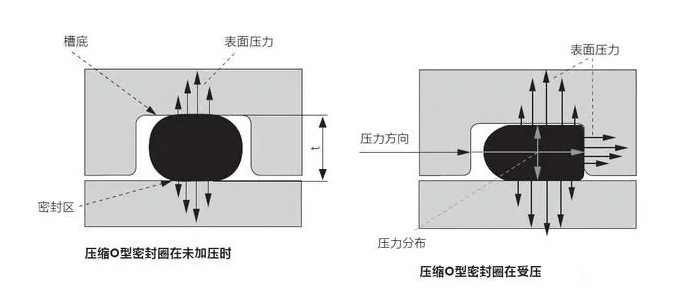

　　O形圈的密封作用是通過其在一個設計合理的溝槽內，徑向線徑d2的彈性變形獲得的。這就意味著圓形的橫切面受壓變?yōu)闄E圓形，從而封閉了密封或接觸表面之間以及溝槽底部的縫隙。由此產生的表面壓縮是獲得所需的密封效果的關鍵。O形圈線徑的變形程度主要取決于溝槽深度t。

　　三、O型圈是如何生產

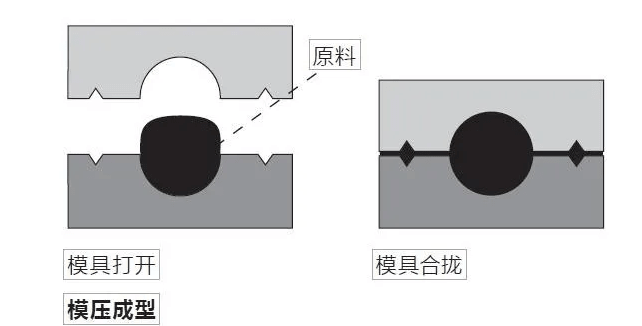

　　1、模壓成型

　　原料是在上下模合并之前用手動的方式加入模具中的，由于這個過程很耗時，所以這種工藝適合小批量和大尺寸的制造。

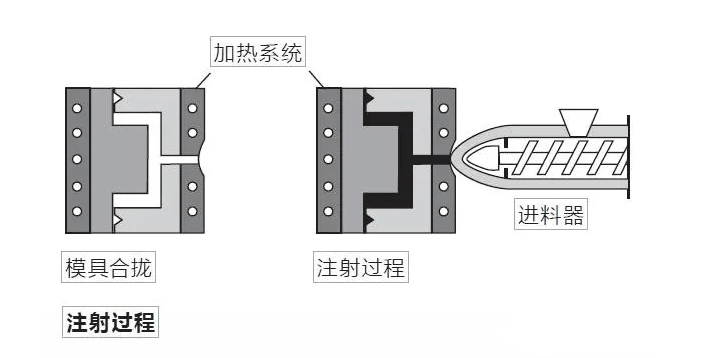

　　2、注射成型

　　原料自動注射到多腔的模具中。此工藝特別適合大量的和小尺寸的制造。

　　四、O型圈的安裝溝槽的關鍵尺寸

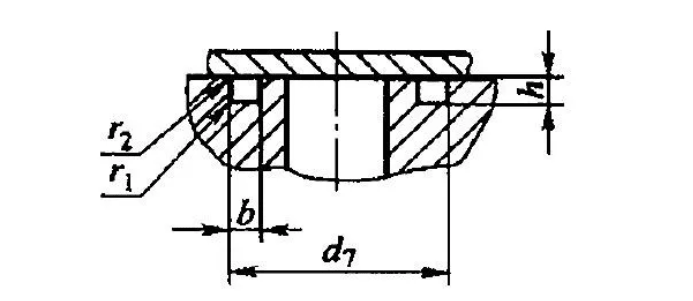

　　為了達到預期的密封目的，O形圈必須放置在專門為其設計的溝槽內。這些安裝空間通常使用鉆床或銑床加工出來，溝槽的截面一般是長方形。下圖是一個典型的溝槽，其尺寸按G標的推薦而定。

　　五、如何確定溝槽的尺寸?(以受內部壓力的軸向密封舉例說明)

　　DY：先確定O型圈的尺寸

　　此處選擇O型圈規格為9.5x1.8

　　第二：參考G標“GB-T 3452.3-2005 液壓氣動用O形橡膠密封圈溝槽尺寸和設計計算準則”確定溝槽相關尺寸。

　　G標中規定，受內部壓力時，O型圈溝槽尺寸及公差依照G標中的表2、表3、表12確定。

　　其中

　　表2是軸向密封溝槽細節基本尺寸，可以確定尺寸b、h、r1和r2;

　　表12是軸向密封溝槽的徑向尺寸，可以確定d7;

　　表3是軸向密封溝槽尺寸公差，上述所有尺寸的公差都可以在該表中查到。

　　3、至此，規格為9.5x1.8的O型圈溝槽尺寸可確定如下(公差未列)：

　　b=2.6mm

　　h=1.28mm

　　r1=0.2~0.4mm

　　r2=0.1~0.3mm

　　d7=12.9mm

　　了解更多密封圈規格，可進入旭麗橡塑官網，或歡迎各位致電來詢，幫助大J解決身邊O型圈問題!
