橡膠O型圈工廠批發丁晴,硅橡膠,氟橡膠等O型密封圈產品「型號齊全」
O型圈標準

骨架油封尺寸圖紙、尺寸標示及公差標準

優質內容 來源：O型圈廠家 作者：旭麗橡塑 發布時間：2020-07-13 09:27:41 閱讀次數： 收藏數：15 分享：43

導讀：骨架油封尺寸圖紙、尺寸標示及公差標準是什么樣子呢，接下來旭麗橡塑小編為你們講說和描述一下 橡膠外殼油封 尤其使用在銅、鋁及陶瓷等較脆弱之配套孔其效果更佳。 金屬外殼之油封 一般均作表面研磨以達密封之效果。 備注：1、TC油封(NBR70)有現貨供應。 2、SB/TB/VB型之油封依據客人之訂單生產。 骨架油封尺寸標示及公差標準 ISOR286H8 GB9877.1-88 軸徑及孔徑之 名義尺寸 油封配...

　　骨架油封尺寸圖紙、尺寸標示及公差標準是什么樣子呢，接下來旭麗橡塑小編為你們講說和描述一下

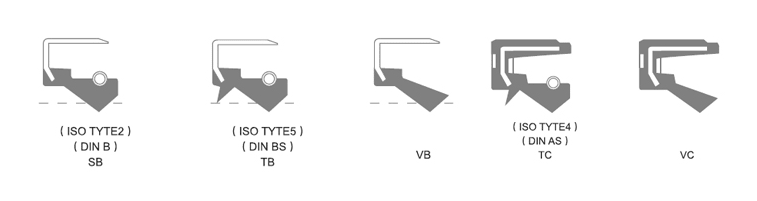

　　橡膠外殼油封

　　尤其使用在銅、鋁及陶瓷等較脆弱之配套孔其效果更佳。

　　金屬外殼之油封

骨架油封尺寸圖紙、尺寸標示及公差標準

　　一般均作表面研磨以達密封之效果。

　　備注：1、TC油封(NBR70)有現貨供應。

　　2、SB/TB/VB型之油封依據客人之訂單生產。

　　骨架油封尺寸標示及公差標準

ISOR286H8 GB9877.1-88
軸徑及孔徑之
名義尺寸		 油封配套孔徑之公差 油封配套軸徑之公差 配合軸徑大
于至		 主唇口公差 副唇口公差
6.00TO10.00 -0.000/+0.020 +0.000/-0.090 5-30 -0.5/-1.3 -0.15/-0.45
10.01TO
18.00		 -0.000/+0027 +0.00/-0.110 30-60 -0.8/-1.7 -2.04-0.60
18.01TO
30.00		 -0.000/+0.033 +0.000/-0.130 60-80 -1.0/-20 -0.25/-0.75
30.01TO
50.00		 -0.000/+0.039 +0.000/-0.160 80-130 -1.21-2.6 -3.0/-0.90
50.01TO
80.00		 -0.000/+0.046 +0.000/-0.190 130-250 -1.5/-3.3 -0.40/-1.05
80.01TO
120.00		 -0.00/+0.054 +0.000/-0.220 250-400 -2.0/-4.0 -0.50/-1.30
120.01TO
180.00		 -0.000/+0063 +0.000/-0.250
180.01TO
250.00		 -0.00/+0.072 +0.00/-0.290
250.01TO
315.00		 -0.00/+0081 +0.00/-0.320
315.01TO
400.00		 -0.000/+0089 +0.000/-0.360
400.01TO
500.00		 -0.000/+0097 +0.000/-0.400
尺寸(外密)大于至 外固骨架型(外徑公差) 內包骨架型(外徑公差) 外園骨架型(鳳度公差) 內包母架型(G度公司) 高度公差
510 210
50以下(含50) +020/+0.08 +030/+0.15 0.18 0.25 ±0.3 ±04
50-80 +023/+0.09 +0.35/+0.20 0.25 0.35 ±0.3 ±0.4
80-120 +025/+0.10 +0.35(045)/+0.2 0.30 0.5 ±0.3 ±0.4
120-180 +0.28/+0.12 +0.45(0.50)+0.25 0.40 0.65 ±0.3 ±0.4
180-300 +0.35/+0.15 +0.45（0.55）/+0.25 外徑的025% 0.8 ±0.3 ±0.4
300-440 +0.45/+0.20 +0.55(0.65)/+0.30 外徑的0.25%,
但不超過09		 1 ±0.3 ±0.4

　　*SN70-TC00501506BA *TC=產品型式 *S=骨架油封 *005=內徑 *N=NBR(參照材料物性表) *015=外口 *70=70邵氏度(材料硬度) *06=高度

　　以上是“骨架油封尺寸圖紙、尺寸標示及公差標準”的表圖詳細介紹，希望能幫助到大J，如有其他O型圈或相關問題，歡迎電話咨詢!
