一、氟硅膠的概念

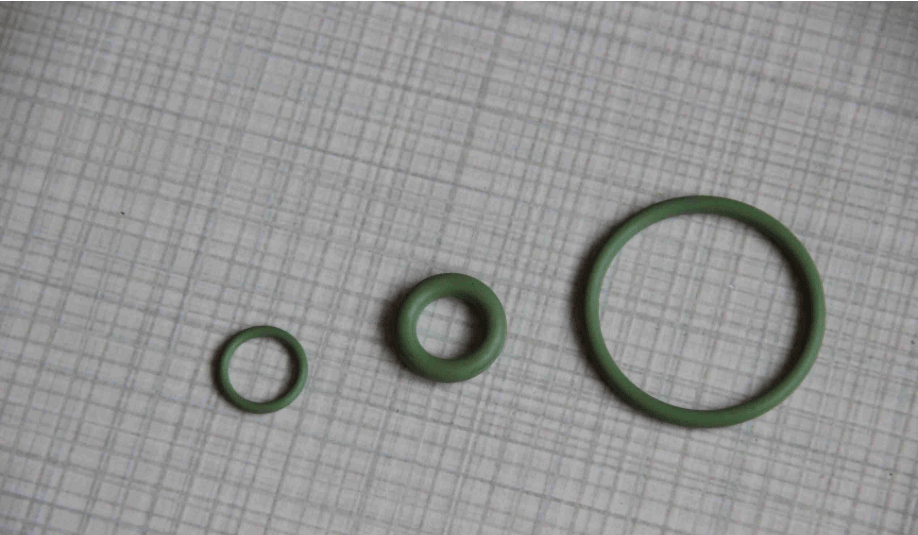

　　FVMQ氟硅膠O型圈在保持有機硅材料的耐熱性，耐寒性，耐高電壓性，耐氣候老化等優(yōu)異性能的基礎(chǔ)上，由于含氟基團的引入，它又具有有機氟材料優(yōu)異的耐氫類溶劑，耐油，耐酸堿性和更低的表面能性能。

　　二、氟硅橡膠材料

　　氟硅橡膠的特性

　　1.O-Si-O鍵角較大，易自由旋轉(zhuǎn)→低溫性能優(yōu)異

　　2.Si-O鍵能高→耐高溫性能好

　　3.主鏈被-CH2CH2CF3覆蓋→ 耐油性能好

　　4.材料表面被CF3基團覆蓋→表面張力G低

　　5.側(cè)基CH2CH2含有一定偶G性 →氣密性好耐油、耐溶劑、耐化學(xué)藥品性

　　對于脂肪族，芳香族和氯化烴溶劑，對石油基的各種燃料油、潤滑油、液壓油及某些合成油(如二酯類潤滑油、硅酸酯類液壓油等)常溫和高溫下的穩(wěn)定性都很好，并還能保持彈性。在浸油條件下，Z高使用溫度可達180℃。在常溫和高溫下的穩(wěn)定性都很好，能在-50℃～+200℃范圍內(nèi)長期使用，250℃下短期使用。

　　甲基乙烯基硅橡膠于氟硅橡膠與相比，其耐油、耐溶劑、耐化學(xué)藥品性G其優(yōu)良;即使與氟橡膠相比，耐油、耐溶劑性也是良好的。在相同介質(zhì)、溫度、時間下浸漬后均顯示出了優(yōu)良的耐久性，可以說氟硅橡膠是唯一一種在-68℃～232℃下耐非G性介質(zhì)的彈性體。

　　氟硅橡膠的耐含甲醇汽油性也比較好，即使在汽油/甲醇(85vol% / 15vol%)混合體系中，其硫化膠的硬度、拉伸強度、體積變化都很小，經(jīng)500h長時間的浸漬試驗后，各項物性也幾乎沒有變化。

　　三、氟硅膠的耐熱性

　　氟硅膠的高溫分解與硅橡膠一樣，即：側(cè)鏈氧化、主鏈斷裂、側(cè)鏈熱分解和引起各種復(fù)合反應(yīng)。由于分解產(chǎn)物也會引起主鏈斷裂，所以耐熱性通常比硅橡膠要差一些，在200℃的溫度下已開始氧化老化。但通過添加鈦、鐵、、稀土類氧化物等少量的熱穩(wěn)定劑便可使其獲得顯著的改善，即使在250℃高溫下也具有足夠的耐熱性。

　　溫度對氟硅橡膠影響比硅橡膠大，但比氟橡膠小。G外還研究了氟硅橡膠在150℃×2000h、175℃×5000h、200℃×4000h條件下的使用壽命，其結(jié)果是僅次于甲基乙烯基硅橡膠。

　　四、氟硅膠的耐寒性

　　氟硅橡膠與普通硅橡膠一樣，低溫性能良好。由于氟硅橡膠是以柔軟的Si-O為主鏈構(gòu)成的線性高聚物，所以低溫特性優(yōu)于以C-C為主鏈的氟橡膠。其中，氟硅橡膠(AFS-R-M1200)的低溫特性更好，脆性溫度低達-70℃，而一般的氟橡膠約為-30℃。

　　五、氟硅膠的電性能、耐輻射性能

　　氟硅橡膠的電性能與普通硅橡膠相近，但特別可貴之處是在高溫、低溫、潮濕、油、溶劑、化學(xué)藥品、臭氧等苛刻條件下的變化很小。氟硅橡膠的耐輻射性能并不突出，但耐輻射老化性能優(yōu)于甲基乙烯基硅橡膠。

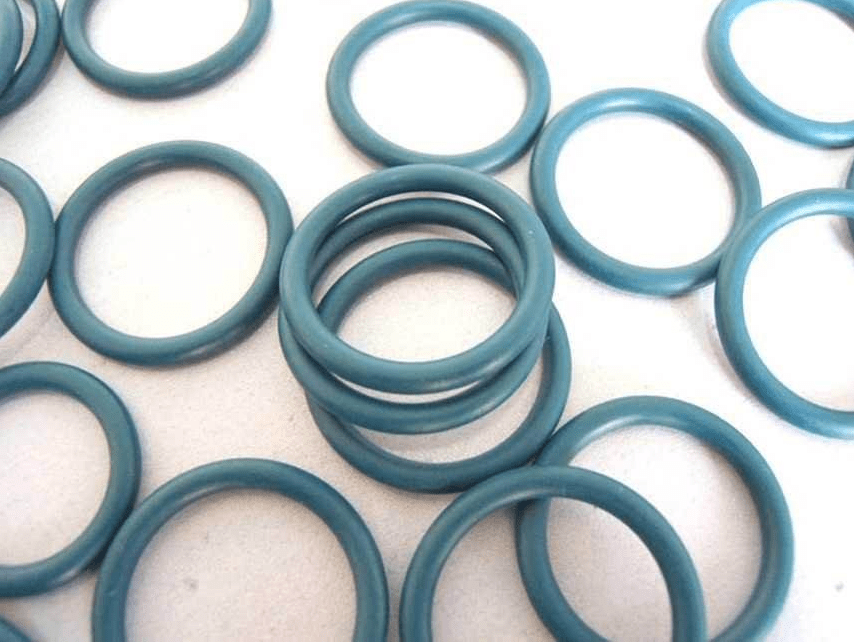

　　我們量產(chǎn)氟硅膠物理機械性能：

　　氟硅混煉膠的性能如下：

　　邵A硬度：30~80

　　拉伸強度(MPa)6~12

　　扯斷伸長率(%)100~600

　　模量100%(MPa)0.5~6.0

　　撕裂強度(KN/m)10~60

　　六、氟硅膠其他特性

　　氟硅橡膠的耐天候老化性非常優(yōu)良，即使暴露5年后，仍保持有良好的性能。臭氧是彈性體老化時生成Z多的氣體之一，但氟硅橡膠通過動態(tài)或靜態(tài)試驗后都未發(fā)現(xiàn)有龜裂或裂紋的現(xiàn)象。

　　此外，氟硅橡膠的防霉性、生理惰性、抗凝血性也是十分良好的。

　　了解更多氟硅膠或相關(guān)O型圈問題，就在旭麗橡塑官網(wǎng)，或歡迎各位電話咨詢。
