閥門用密封件的橡膠材質(zhì)有哪些?

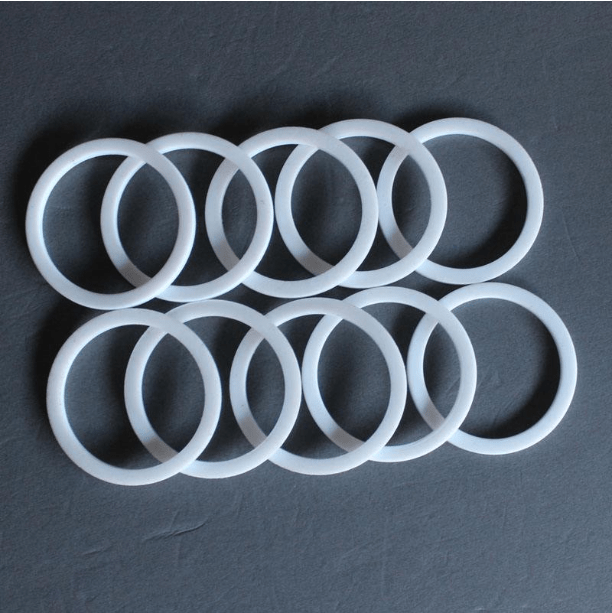

　　1、聚四氟乙烯(PTFE)

　　聚四氟乙烯(英文縮寫為Teflon或[PTFE,F4]),被美譽為/俗稱“塑料王”，中文商品名“特氟隆”(teflon)”、“特富隆”、“鐵氟龍”、“泰氟龍”、“特氟龍”等。它是由四氟乙烯經(jīng)聚合而成的高分子化合物，具有優(yōu)良的化學穩(wěn)定性、耐腐蝕性(是當今世界上耐腐蝕性能最佳材料之一，除熔融金屬鈉和液氟外，能耐其它一切化學藥品，在王水中煮沸也不起變化，廣泛應用于各種需要抗酸堿和有機溶劑的)、密封性、高潤滑不粘性、電絕緣性和良好的抗老化耐力、耐溫優(yōu)異(能在+250℃至-180℃的溫度下長期工作)。聚四氟乙烯它本身對人沒有毒性，但是在生產(chǎn)過程中使用的原料之一全氟辛酸銨(PFOA)被認為可能具有致癌作用。   溫度 -20～250℃(-4～+482°F)，允許驟冷驟熱，或冷熱交替操作。   壓力 -0.1～6.4Mpa(全負壓至64kgf/cm2)(Full vacuum to 64kgf/cm2)

　　2、三元乙丙(EPDM)

　　是乙烯、丙烯及少量非共軛雙烯類烯烴的三元共聚物。1957年意大利實現(xiàn)丙烯、乙烯二元共聚物橡膠(二元乙丙膠)的工業(yè)化生產(chǎn)。1963年美國杜邦公司在二元乙丙膠基礎上加入少量非共軛的環(huán)狀二烯作第三單體，合成出分子鏈上帶有雙鍵的低不飽和度的三元乙丙。由于分子主鏈仍是飽和的，三元乙丙保持了二元乙丙的優(yōu)異性能，同時又實現(xiàn)了硫化的目的。三元乙丙橡膠具有優(yōu)良的耐臭氧性能，在臭氧濃度為1*10-6環(huán)境中2430小時仍不龜裂;具有很好的耐腐蝕性：對酸、醇、酮、強堿、洗滌劑、氧化劑、動植物油以及某些脂類都具有很好的穩(wěn)定性(但在石油基燃油，液壓油中膨脹嚴重，不能在接觸礦物油的環(huán)境中工作);耐熱性能優(yōu)良，可以在-60～120℃溫度下長期使用;具有很好的耐水性能和電絕緣能力。三元乙丙橡膠本色為米黃色，彈性優(yōu)良。

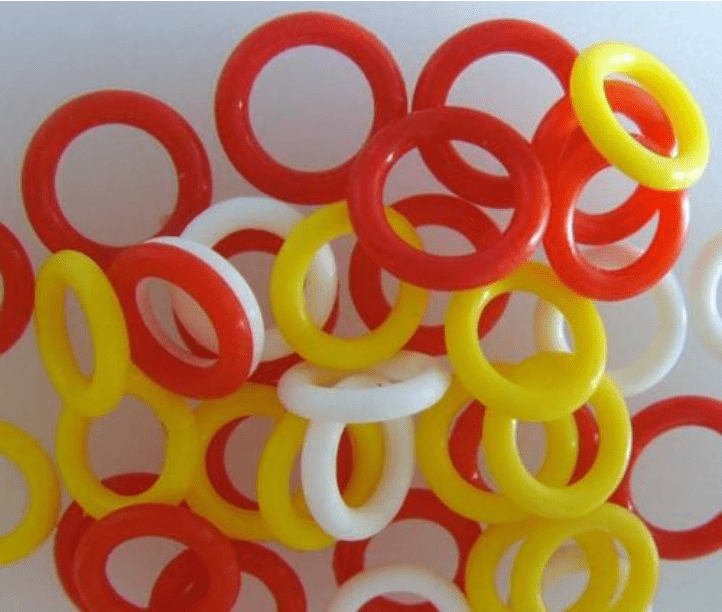

　　3、硅橡膠(VMQ或Si)

　　是以硅氧鍵單元(-si-o-si)為主鏈，以有機基為側(cè)基的線性聚合物。由于航天、航空等尖端工業(yè)的發(fā)展，迫切需要耐低溫和耐高溫的橡膠密封料。早起使用的氯丁、丁氰、天然等通用橡膠已不能滿足工業(yè)發(fā)展的需要，因而在20世紀40年代初期美國的兩家公司開始投入生產(chǎn)二甲基硅橡膠，就是最早的硅橡膠。我國也在20世紀60年代初期研究成功并投入生產(chǎn)。經(jīng)過幾十年的發(fā)展，硅膠的品種、性能及產(chǎn)量都有了極大的發(fā)展。

　　硅膠的主要特性：

　?、僮枞夹阅芄枘z遇火不會馬上燃燒，而且其燃燒產(chǎn)生有毒氣體較少，燃燒后的產(chǎn)物會形成絕緣性陶瓷曾，因此硅膠還是優(yōu)良的阻燃材料。

　?、谀突瘜W介質(zhì)性能以及耐油的硅膠對丙酮、乙醇等極性溶劑和食物油等的耐受能力很好，只引起很小的膨脹，力學性能基本不會降低;硅膠對低濃度的酸、堿、鹽的耐受性也較好，在10%硫酸溶液中放置七天，體積變化率小于1%，力學性能基本不改變。但硅膠不耐濃堿、濃硫酸、甲苯以及四氯化碳等非極性溶劑。

　?、勰蜔嵝阅芄枘z的高溫穩(wěn)定性能好?？梢栽?50℃下長期使用，性能不會有明顯變化;在200℃下可連續(xù)工作一萬個小時以上，甚至可以在350℃高溫下短時間使用。

　?、苣屠匣阅軓?，硅膠具有明顯的耐臭氧性能和抗輻射能力是普通橡膠不能比擬的。

　?、萁殡娦阅芄枘z具有很高的體積電阻率(1014～1016Ω•cm)并且在很寬泛的范圍內(nèi)其電阻值保持穩(wěn)定。適合作為高壓條件下的絕緣材料。

　　⑥耐寒性能 低苯基硅膠和中苯基硅膠在-60℃和-70℃時耐寒系數(shù)都在0.65以上具有良好的低溫彈性。而一般硅膠的使用溫度都在-50℃。

　　綜合以上特性，硅膠被廣泛應用于家用電器行業(yè)所使用的密封件或橡膠零件，如電熱壺、電燙斗、微波爐內(nèi)的橡膠零件;電子行業(yè)的密封件或橡膠零件，如手機按鍵、 DVD 內(nèi)的減震墊、電纜線接頭內(nèi)的密封件等;與人體有接觸的各式用品上的密封件，如飲水機，水壺等。

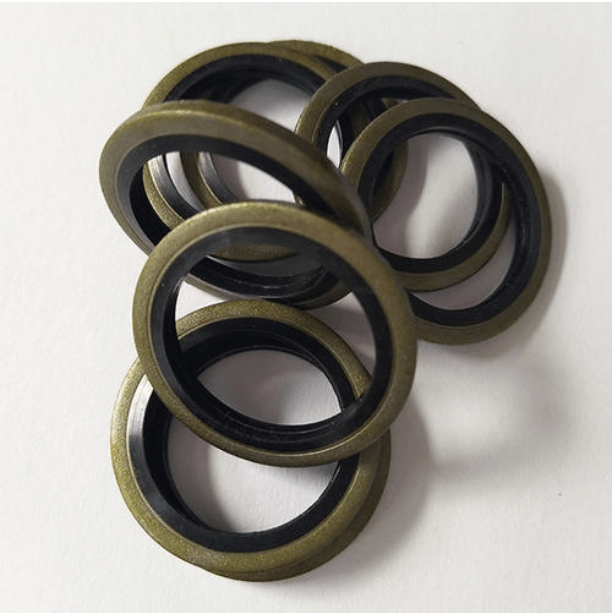

　　4、丁腈橡膠(NBR)

　　是丁二烯與丙烯腈單體經(jīng)乳液聚合合成的無規(guī)律共聚物，其分子結(jié)構式為：—(CH2-CH=CH)m-(CH2-CH2- CH)n- CN，丁腈橡膠最早于1930年在德國開始研制，是丁二烯與25%丙烯腈的共聚物，由于其耐熱、耐老化、耐磨性能均優(yōu)于天然橡膠，因此受到橡膠工業(yè)的重視。第二次世界大戰(zhàn)期間，隨著武器裝備的迅猛發(fā)展，耐熱、耐油的丁腈橡膠作為戰(zhàn)備物資，需求量急劇增加。至今已有20多個國家生產(chǎn)丁腈橡膠，年產(chǎn)量56萬噸，占全世界合成橡膠總量的4.1%。

　　由于具有優(yōu)良的耐油、耐熱和力學性能，現(xiàn)在已成為耐油橡膠的主體產(chǎn)品，占所有耐油橡膠需求量的80%左右。丁腈橡膠在20世紀50年代取得了很大的發(fā)展，至今已有300多個牌號，按照丙烯腈含量劃分，在18%～50%丙烯腈含量范圍內(nèi)可分為：丙烯腈含量>42%為極高腈品級，36%～41%為高腈品級，31%～35%為中高腈品級，25%～30%為中腈品級，24%以下為低腈品級。工業(yè)上使用量最大的是低腈品級的丁腈-18(結(jié)合丙烯腈含量17%～20%)，中腈品級的丁腈-26(結(jié)合丙烯腈含量27%～30%)，高腈品級的丁氰-40(結(jié)合丙烯腈含量36%～40%)。丙烯腈含量的增加可以顯著提高丁腈橡膠的耐熱和耐油性能，但并非多多益善，因為丙烯腈含量的增加同時會降低橡膠的低溫性能。

　　丁腈橡膠主要用于制汽油、煤油、潤滑油、造石油基液壓油中工作的橡膠制品其工作溫度為-50——100°C;短期工作可用于150°C，在空氣和乙醇甘油防凍液中工作溫度為-45—100°C。丁腈的耐老化性差，當臭氧濃度較高時會迅速老化龜裂，不宜在高溫空氣中長期工作，也不能在磷酸酯抗燃液壓油中工作。

　　丁腈橡膠的一般物理特性：

　　(1)根據(jù)丁腈橡膠的耐油特性及使用溫度范圍判斷密封件的材質(zhì)是否為丁腈橡膠。

　　(2)丁腈橡膠一般為黑色，顏色可根據(jù)客戶需要調(diào)節(jié)，但須增加一些成本，而且可能影響橡膠的使用效果。

　　(3)丁腈橡膠有輕微的臭雞蛋味道。

　　綜合以上特性，硅膠被廣泛應用于家用電器行業(yè)所使用的密封件或橡膠零件，如電熱壺、電燙斗、微波爐內(nèi)的橡膠零件;電子行業(yè)的密封件或橡膠零件，如手機按鍵、 DVD 內(nèi)的減震墊、電纜線接頭內(nèi)的密封件等;與人體有接觸的各式用品上的密封件，如飲水機，水壺等。

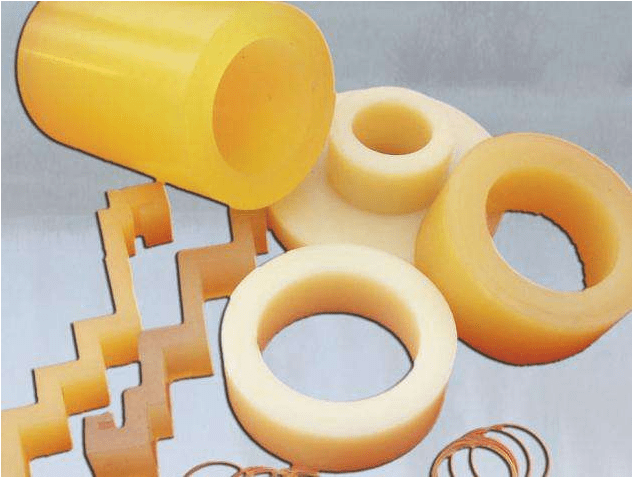

　　5、聚氨酯彈性體

　　是由聚醚多元醇和聚酯多元醇或及小分子多元胺、多元醇或水等擴鏈劑或交聯(lián)劑等原料制成的聚合物。1937年德國Otto Bayer教授首先發(fā)現(xiàn)多異氰酸酯與多元醇化合物進行加聚反應可制得聚氨酯，并以此為基礎進入工業(yè)化應用。聚氨酯彈性體使用溫度范圍在-45℃—110℃，可在較寬的硬度范圍具有較高的彈性及強度、優(yōu)異的耐磨性、耐油性、耐疲勞性及抗震動性，特別是對于潤滑油和燃料油均具有良好的抗溶脹性能，具有“耐磨橡膠”之稱。

　　聚氨酯彈性體具有優(yōu)異的綜合性能，已廣泛用于醫(yī)療、汽車、建筑、石油、紡織、印刷、冶金、水利、體育、選礦、糧食加工等工業(yè)部門。

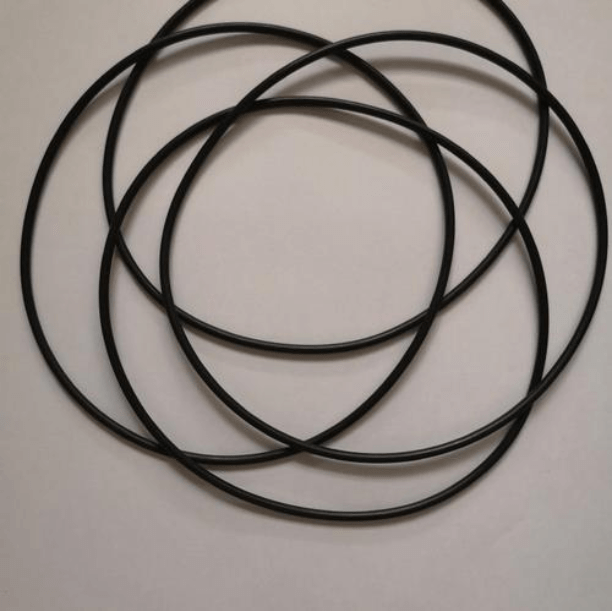

　　6、氟膠(FKM或Vtion)

　　又稱氟彈性體，是在主鏈和側(cè)鏈碳原子上含有氟原子的高分子聚合物。 從20世紀50年代初期，美國和前蘇聯(lián)就開始含氟彈性體的開發(fā)。最早投入生產(chǎn)的是美國杜邦和3M公司的vtionA和Kel-F經(jīng)過半個世紀的發(fā)展，氟彈性體在耐熱、耐低溫、耐介質(zhì)和工藝等各個面取得了飛速發(fā)展，并形成系列產(chǎn)品。

　　氟膠有優(yōu)異的耐熱、耐臭氧和各種液壓油料的性能。其在空氣中的工作溫度為-40～250℃，在液壓油中的工作溫度為-40～180℃。由于氟膠的加工，粘接和低溫性能比通用橡膠差、價格也較昂貴，所以多用于通用橡膠不能勝任的高溫介質(zhì)中，但不適用于某些磷酸酯溶液。

　　以上六種是閥門常用密封件的橡膠材質(zhì)，希望能對你提供一定幫助，如有其它密封圈問題，可進入永嘉旭麗橡塑官網(wǎng)，或可電話咨詢!

　　永嘉橡塑科技有限公司，專注O型圈25年!
