接下來旭麗橡塑小編為大J來講解“液壓缸方形密封圈的標準尺寸型號和公差規格表”相關內容和表圖展示，如果本篇文章對你有用，建議收藏哦!

　　本液壓缸活塞方形同軸密封圈的標準件是按規定的液壓活塞和活塞桿動密封裝置的方形和階梯形密封圈的二個同密封圈的型式(型號)、標準尺寸及公差規格表的。旭麗橡塑小編告訴你此密封件標準適用于以液壓油為工作介質;壓力≤40MPa、速度≤5m/s、溫度范圍-40~+200°C的往復運動型液壓氣缸活塞個活塞桿(柱塞)的密封圈、密封件、油封等。

　　此密封圈標準也更適合用于O形橡膠密封圈為彈性的同軸密封圈，更加適用于其他(其他密封圈、密封件、油封)截面型式的橡膠密封圈或相似密封圈為彈性體的同軸密封圈哦!

　　那么我們來看液壓缸活塞方形同軸密封圈的標準件都有引用什么標準?他的尺寸型號及公差表有什么要求呢?密封件結構是什么樣呢?

　　一、引用密封件標準號為：

　　GB 2348 液壓撥動系統及密封元件，缸內徑及活塞桿外徑;

　　GB 3452.1 液壓氣動用O形橡膠密封圈尺寸型號系列及公差規格表;

　　GB 1542.3 液壓缸活塞和活塞桿動密封裝置用同密封圈安裝溝槽尺寸型號系列和公差規格表。

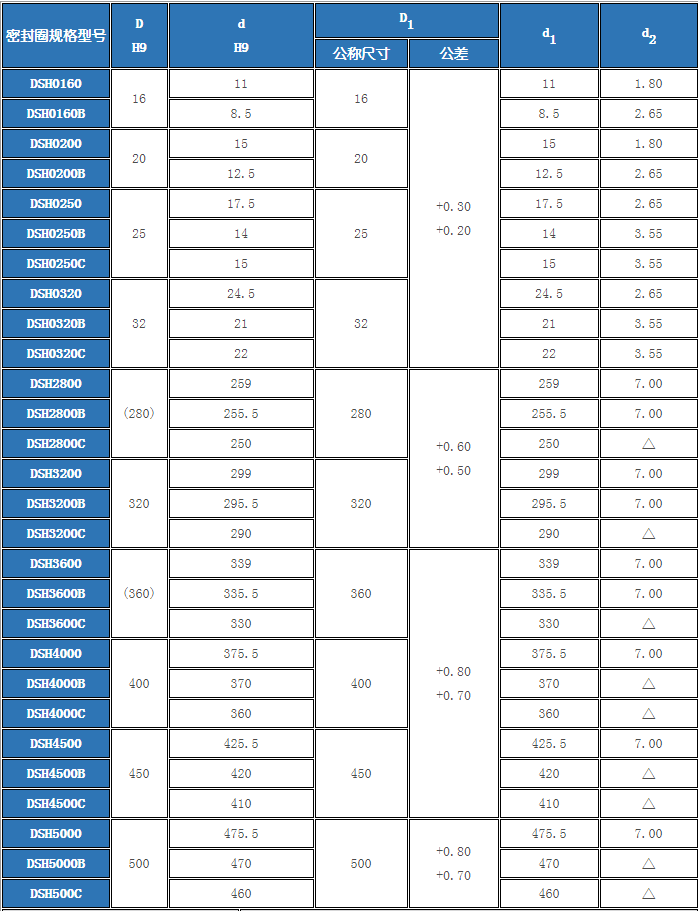

　　二、液壓缸方形密封圈的標準尺寸型號和公差規格表

　　注：1.帶“()”的液壓橡膠密封圈的缸內徑為非優先選用

　　2.帶“Δ”表示所用的彈性橡膠密封圈結構的尺寸由用戶與密封件生產廠商而定的。

　　3.所有參數標準尺寸型號、公差規格只能作為參考，請按實際情況為準!

　　以上是對“液壓缸方形密封圈的標準尺寸型號和公差規格表”相關內容和表圖展示，希望能幫助到大J，如有其他O型圈或相關問題，歡迎電話咨詢!
