工程機械行業離不開密封圈，零件部位非常重要，機械行業靠著就是密封圈這個小零件，小小的零件起到大大的作用，現在人們都會有這樣的熱點話題，工程機械上有多少種密封圈?都起到什么作用?小編對這個熱點話題也有深入的了解，接下來，為大J一起揭開這問題。

　　常見的用于液壓油缸的密封圈有以下這些類型：防塵圈、緩沖密封圈、活塞桿密封圈、活塞密封圈、端蓋密封圈和導向支撐環。

　　1、防塵圈

　　防塵圈安裝在液壓缸端蓋的外側，用于防止外部污染物進入油缸，根據安裝方式又可分為壓入式和卡入式。

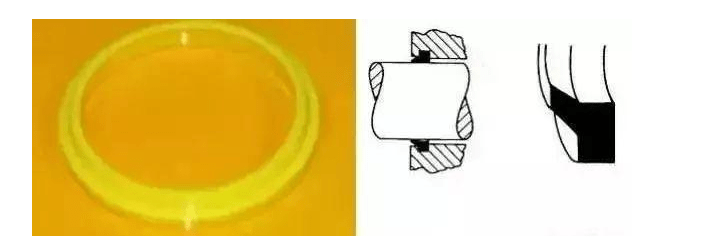

　　卡入式防塵圈的基本形式

　　卡入式防塵圈Z為常見，顧名思義，防塵圈卡在端蓋內壁的凹槽里，用于不那么苛刻的環境條件下?？ㄈ胧椒缐m圈的材料通常為聚氨酯，結構形式有多種變體，如K和H型截面為雙唇結構，但萬變不離其宗。

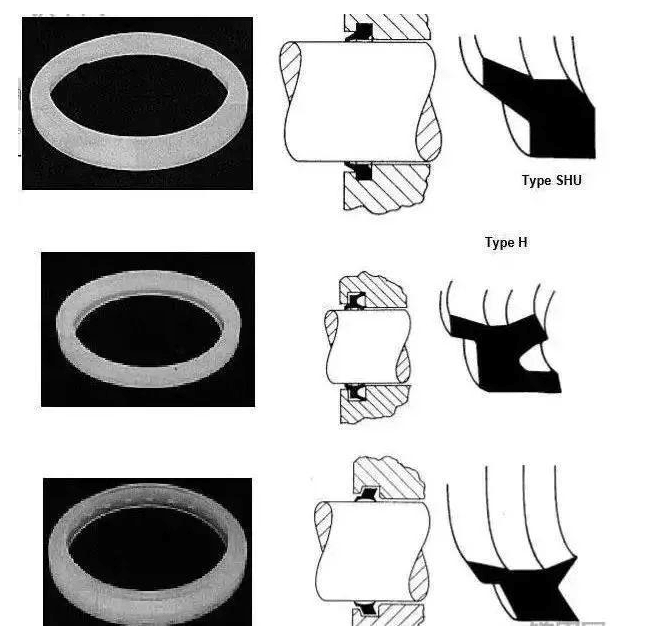

　　卡入式防塵圈的一些變體

　　壓入式防塵圈用于嚴苛、重負荷的條件下，并不卡在凹槽中，而是聚氨酯材料外包裹一層金屬以增加強度，壓入液壓缸端蓋內。壓入式防塵圈也有多種形式，也分單唇和雙唇。

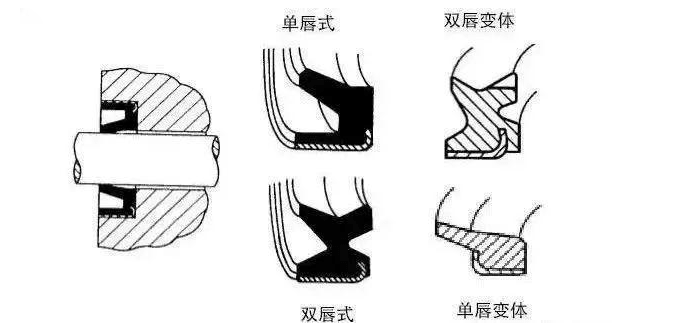

　　壓入式防塵圈及一些變體

　　2、緩沖密封圈

　　緩沖密封圈作為輔助的活塞桿密封圈，用于在系統壓力突然增加時保護活塞桿。常見的有三種類型的緩沖密封圈。A型是由聚氨酯(PU)制成的單件密封圈。B型和C型為兩件式，用于防止密封擠壓，允許密封件承受更高的壓力。

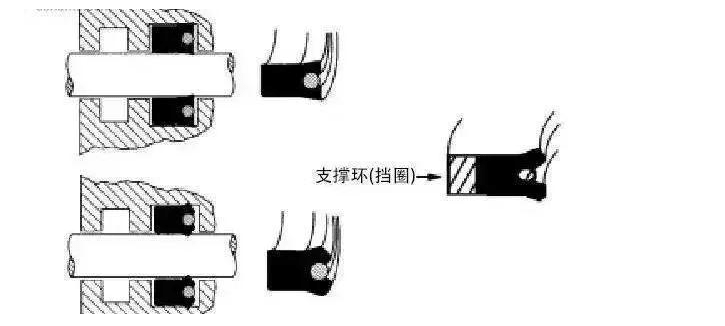

　　緩沖密封圈的幾種常見形式

　　3、活塞桿密封圈

　　活塞桿密封圈也被稱作U形杯，是主要的活塞桿密封件，安裝在液壓缸端蓋內側，作用是防止液壓油外漏。活塞桿密封圈由聚氨酯(PU)或丁腈橡膠(NPR)制成，在某些場合，需要與支撐環(也叫擋圈)一起使用，支撐環用于防止密封圈在壓力作用下發生擠壓變形?；钊麠U密封圈也有多種變體。

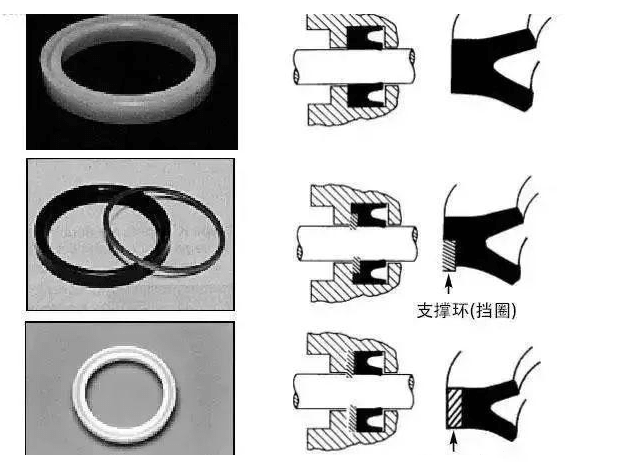

　　常見的活塞桿密封圈形式

　　活塞桿密封圈的一些變體

　　4、端蓋密封圈

　　端蓋密封圈用于油缸端蓋與油缸壁的密封，是一種靜密封，用于防止液壓油從端蓋和油缸壁的間隙漏出。通常由支撐環(擋圈)HE 組成。
　

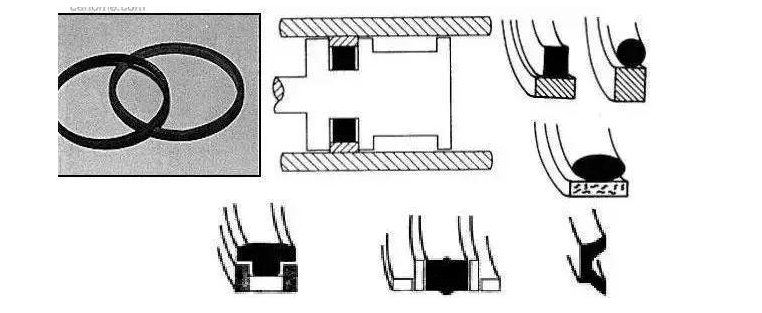

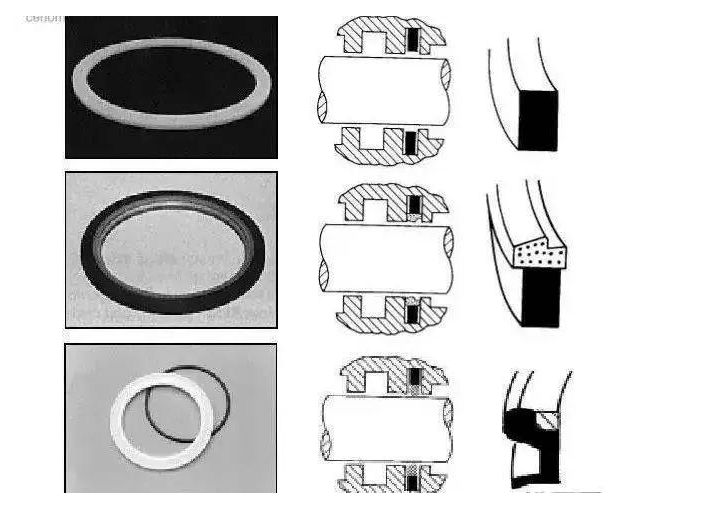

       常見的端蓋密封圈形式

　　5、導向支撐環

　　導向支撐環安裝在液壓缸端蓋和活塞上，用于支撐活塞桿和活塞，引導活塞做直線運動，防止發生金屬與金屬的接觸。材料上有塑料、涂有聚四氟乙烯的青銅等。

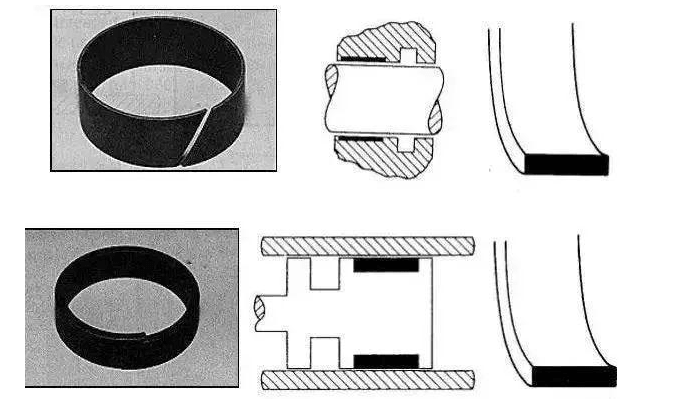

　　分別用于液壓缸端蓋和活塞上的導向支撐環

　　以上是簡單的介紹工程機械密封圈的類型和作用，希望能幫助到大J，如有其他密封圈或相關問題，可進入永嘉旭麗橡塑官網，或歡迎電話咨詢!

　　永嘉旭麗橡塑科技有限公司，專注O型圈25年，更專業的為您服務!
