浮動油封損壞失效的原因都有哪些?

　　今天永嘉旭麗橡塑O型圈廠家為大家簡單的講解下浮動油封損壞失效的原因都有哪些?下面就請大家跟著小編一起來看看吧。

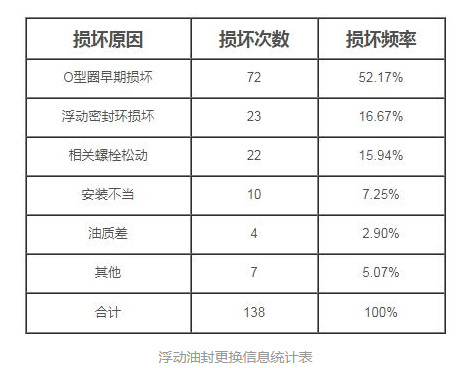

　　浮動油封作為軸承密封，主要用于工程機械以及工作條件惡劣、磨損嚴重的工況下，對近年各礦損壞浮動油封的更換信息進行統(tǒng)計，見下表 。

　　統(tǒng)計表明：O型圈的早期損壞是浮動油封損壞的主要原因，浮動密封環(huán)損壞及相關螺栓松動、安裝不當也容易造成浮動油封損壞。通過研究分析使用過程中浮動油封的失效因素，分析漏油的主要原因有4個。

　　一、裝配間隙：

　　浮動油封的密封效果與其密封壓力有關，壓力小菱型圈的壓縮量小，兩金屬浮動油封環(huán)之間間隙過大，其補充預緊力不足，浮動油封環(huán)晃動幅度大，兩金屬浮環(huán)容易產(chǎn)生碰撞引起O型圈或金屬浮環(huán)損傷，產(chǎn)生泄漏現(xiàn)象;若壓力過大，使?jié)櫥蜔o法進入兩金屬浮環(huán)密封面形成油膜，在軸向壓力的作用下，潤滑油無處存放，易造成干摩擦，造成接觸面磨損，甚至導致密封面冷焊，降低浮動油封的使用壽命。浮動油封安裝過程中，主要通過調節(jié)行星頭上的9螺栓 M20 螺栓來調整兩金屬浮動油封環(huán)的間隙。

　　二、浮動油封環(huán)質量問題：

　　1、 浮動油封環(huán)加工問題。浮動油封環(huán)的粗糙度過大，會直接加快環(huán)接觸面的磨損，粗糙度過小，剛接觸面不容易形成油膜，會加速浮動油封環(huán)的磨損，甚至導致浮動油封環(huán)冷焊。因此粗糙度在: Ra 6.3～Ra 12.5 為Z佳，過細或過粗均不適宜。

　　2、橡膠環(huán)質量問題。橡膠環(huán)的硬度和耐溫特性不在規(guī)定的范圍內，在安裝過程中，兩金屬浮環(huán)的接觸力不是過大就是過小，造成密封因壓力過大而燒壞或因缺壓而漏油。另外橡膠菱形圈的耐油性、耐溫性不好也會引起橡膠菱形圈的老化而失去密封效果。

　　3、 存放問題。浮動油封環(huán)一旦開封如不使用,務必及時用包裝膜將其與空氣進行隔離,以防鐵環(huán)銹蝕。橡膠圈受溫度影響大, 所以應放置于常溫庫房中保存。

　　三、安裝問題：

　　在浮動油封環(huán)安裝前要確保與之相接觸的滾筒聯(lián)接套、壓蓋有無缺口、毛刺或其他機械損傷，安裝時要對接觸面進行清潔;安裝過程中，橡膠菱形圈不得有扭曲、纏繞等現(xiàn)象，且密封面高度要保持平整，防止浮動油封在工作過程中浮動量過大，造成浮動油封的早期失效;安裝完成一個浮動油封環(huán)后，在其表面涂抹一層均勻的油膜再安裝另一浮動油封環(huán)。

　　四、維護問題：

　　采煤機在使用過程中，行星頭缺油或油污染起不到要求的潤滑作用，導致浮動油封的損壞。采煤機行星頭在旋轉割煤時由于工作環(huán)境惡劣，承受的沖擊力大，容易造成9螺栓M20松動，造成浮動環(huán)對接面上的壓力減小，導致密封失效漏油。

　　以上內容由永嘉旭麗橡塑為大家提供，希望能夠對大家有所幫助。
